Вертикальный сэндвич-автобус

Позиционирование продукта: эффективное решение по передаче электроэнергии, специально разработанное для сценариев вертикального распределения электроэнергии

Электрическая вертикальная сэндвич-шина Qingdao Fenghua представляет собой сильноточное решение для распределения электроэнергии, тщательно разработанное для таких сценариев, как распределительные валы в высотных зданиях и вертикальная передача энергии на промышленных предприятиях. Благодаря интеграции компактной штабелируемой структуры «сэндвич» с дизайном, оптимизированным для вертикальной установки, продукт достигает множества прорывов в использовании пространства, эффективности передачи энергии, безопасности и стабильности, зарекомендовав себя как лучший выбор для вертикального распределения энергии в современных архитектурных и промышленных условиях.

Технические параметры

Основные технологии: прорыв в производительности в вертикальных средах

1. Индивидуальная штабелируемая конструкция «сэндвич»: компактная конструкция, адаптированная для вертикальных помещений.

В изделии используется «сэндвич»-структура, обеспечивающая плотную укладку трехфазных проводников без зазоров. Проводники непосредственно изолированы друг от друга с помощью высокоэффективных диэлектрических материалов, что позволяет полностью исключить воздушные зазоры между фазами. Расположение проводов и конструкция корпуса были специально оптимизированы для вертикальной установки, что позволило уменьшить общий объем более чем на 30 % по сравнению с традиционными шинопроводными системами. Такая конструкция обеспечивает идеальную установку в ограниченном пространстве распределительных валов, обеспечивая максимальную пропускную способность по току в ограниченных вертикальных каналах^.

2. Медные проводники высокой чистоты: обеспечение эффективности при вертикальной передаче энергии

В качестве материала проводника выбрана электролитическая медь марки Т2 чистотой ≥99,95%. При 20°C его удельное сопротивление составляет всего 0,01777 Ом·мм²/м, а проводимость превышает 98%. В сценариях вертикальной передачи электроэнергии эта характеристика с низким сопротивлением эффективно минимизирует падение напряжения на больших расстояниях, обеспечивая стабильное напряжение питания на каждом этаже высотного здания. Поверхности проводников могут быть дополнительно обработаны оловом или серебром для повышения коррозионной стойкости, гарантируя сохранение низкого контактного сопротивления в течение длительного времени - даже во влажной среде распределительных валов - тем самым устраняя потенциальную опасность перегрева.

3. Интегрированная система вертикального отвода тепла: решение проблемы повышения температуры на больших расстояниях.

Чтобы решить проблему накопления тепла вверх при вертикальной установке, в системе используется трехступенчатый путь вертикального отвода тепла: «Проводник – Изоляционный слой – Металлический корпус». Корпус изготовлен из экструдированного алюминиево-магниевого сплава со встроенными на его поверхности продольными ребрами рассеивания тепла. По сравнению со стандартными стальными корпусами такая конструкция увеличивает площадь поверхности рассеивания тепла на 35 % и повышает эффективность теплопроводности в пять раз. При температуре окружающей среды 40°C температура соединительных клемм остается ≤60K, а металлического корпуса – ≤30K, что значительно ниже отраслевых стандартов, что обеспечивает стабильную работу при вертикальной передаче энергии на большие расстояния.

4. Проектирование безопасности против «эффекта дымохода»: создание прочного вертикального противопожарного барьера

Бесзазорная структура «сэндвич» полностью исключает наличие непрерывных воздушных каналов; в случае пожара предотвращается быстрое распространение потока горячего воздуха вверх по шинопроводу. Это эффективно устраняет «эффект дымохода» в его источнике и успешно прошло испытания авторитетными национальными агентствами по пожарной безопасности. Кроме того, в качестве опции доступен огнестойкий вариант; Благодаря использованию композитного изоляционного слоя из слюдяной ленты и керамики из силиконовой резины эта версия может поддерживать электропитание более 180 минут при экстремальных температурах 960°C, тем самым отвечая строгим требованиям к схемам пожарной безопасности в высотных зданиях.

Эксклюзивные функции для вертикальной установки

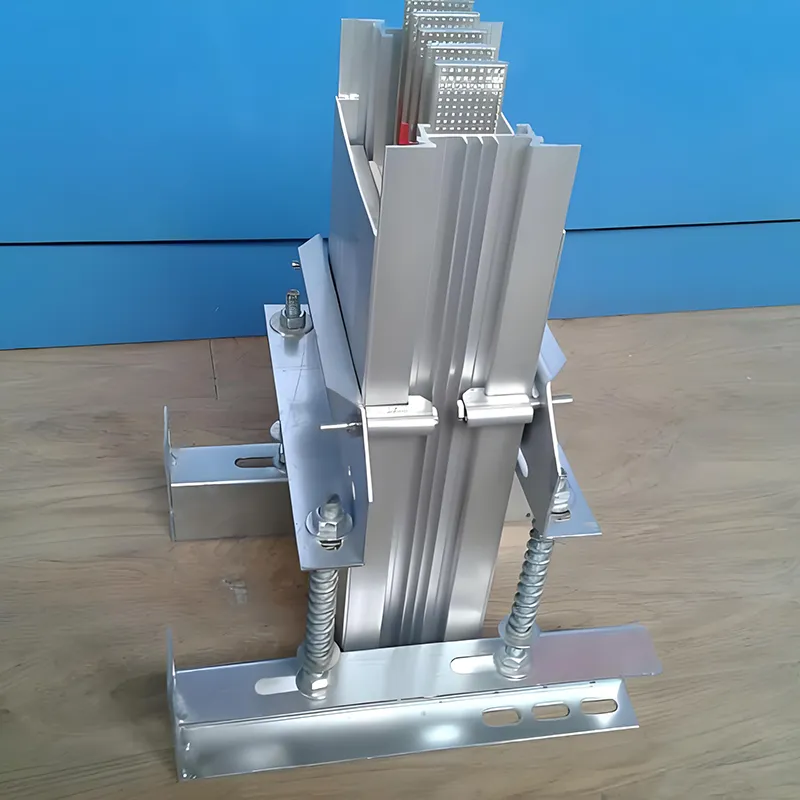

1. Модульная система вертикального соединения.

В системе используются стандартные узлы заводской сборки, двусторонние болты с регулируемым крутящим моментом и тарельчатые пружины для соединений на месте. Такая конструкция позволяет регулировать допуск установки ±4 мм, эффективно компенсируя отклонения точности, присущие вертикальной установке. Время установки на сегмент – ≤10 минут; по сравнению с традиционной кабельной проводкой эффективность конструкции повышается более чем на 60%.

2. Многоуровневая конструкция подключаемого модуля: гибкое удовлетворение потребностей в электропитании для конкретного этажа

Отводные розетки можно открывать в любом вертикальном положении вдоль шинопровода. Отводные блоки поддерживают горячее подключение (вставку и извлечение под напряжением), обеспечивая последовательность подключения «земля – сначала, земля – последняя», что полностью исключает риск возникновения электрической дуги. На каждом этаже можно гибко конфигурировать отводные блоки в зависимости от конкретных требований к мощности без необходимости перемонтажа целых сегментов шинопровода, что идеально соответствует изменениям планировки этажа и потребностям в расширении мощности, типичным для высотных зданий.

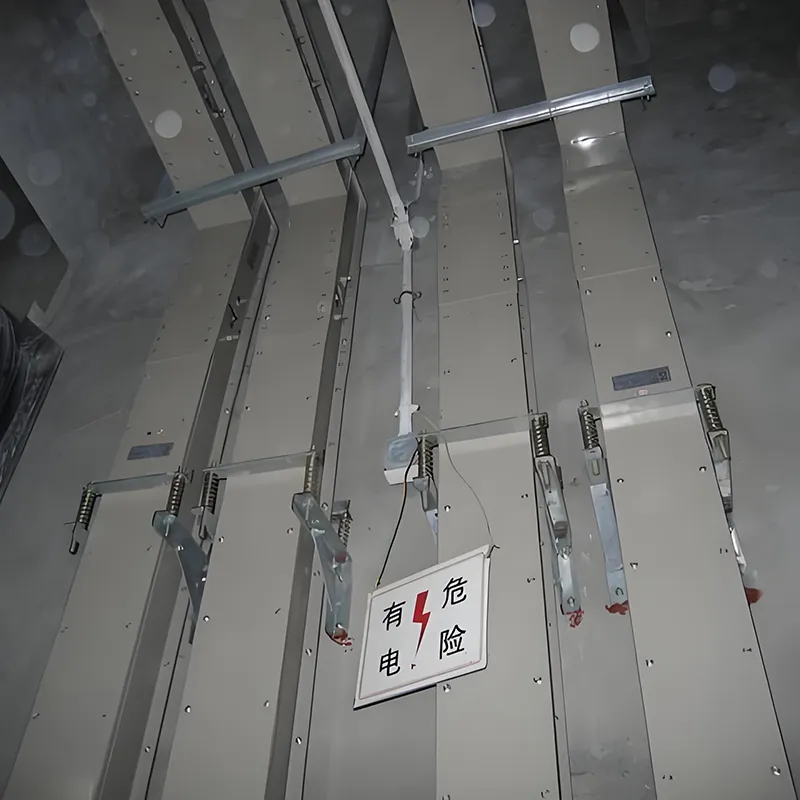

3. Противопадение и сейсмическое усиление.

Специально разработанная для вертикальной установки, система оснащена специальными кронштейнами, защищающими от падения, и компонентами сейсмического усиления, способными выдерживать землетрясения магнитудой 8, тем самым обеспечивая структурную устойчивость шинопровода в экстремальных условиях эксплуатации. Расстояние между кронштейнами можно гибко регулировать в соответствии с требованиями к высоте этажа: ≤3 м для прямых секций и ≤1,5 ​​м для угловых секций.

Сценарии применения

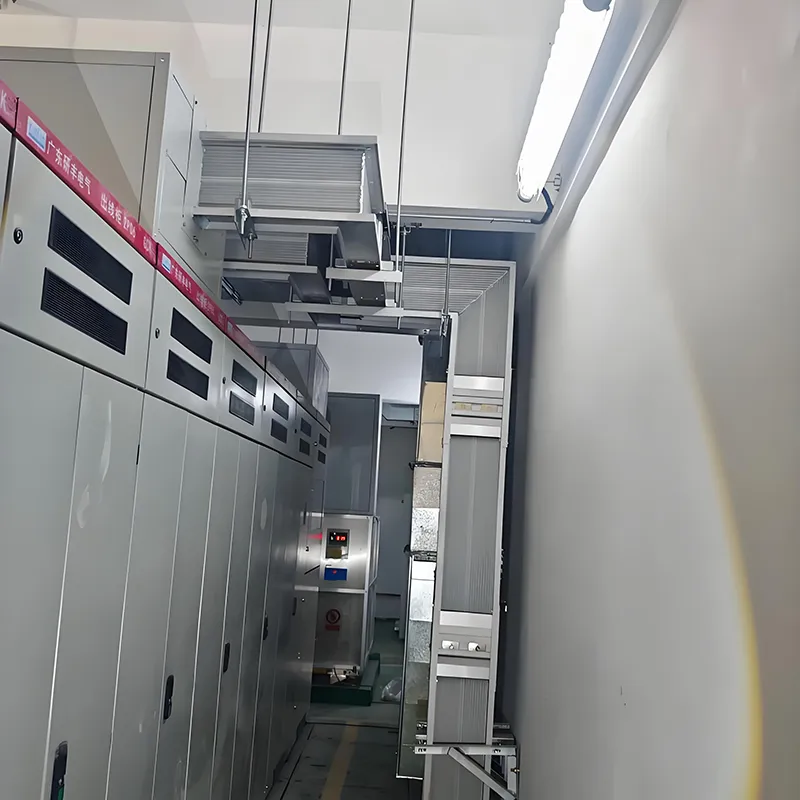

1. Электрораспределительные шахты высотных зданий

Система, проложенная вертикально внутри распределительных валов, служит заменой традиционным кабелям. При той же текущей мощности он занимает лишь одну треть пространства, необходимого для кабелей, эффективно решая критическую проблему ограниченного пространства в высотных распределительных шахтах. Его полностью закрытая конструкция исключает такие опасности, как заражение грызунами и риск пожара, тем самым повышая общую безопасность системы распределения электроэнергии здания.

2. Вертикальная передача энергии на промышленных предприятиях

Обеспечивает вертикальное магистральное электроснабжение крупногабаритного оборудования и автоматизированных производственных линий на многоэтажных промышленных объектах. Его высокая плотность пропускания тока идеально подходит для концентрированного размещения оборудования, а возможность модульного расширения обеспечивает гибкую настройку производственных линий.

3. Специализированные вертикальные среды

Водонепроницаемые изделия из литой смолы подходят для вертикальной передачи энергии во влажных и агрессивных средах, таких как подземные инженерные туннели и системы железнодорожного транспорта. Огнестойкие продукты применимы в сценариях вертикального распределения электроэнергии со строгими требованиями пожарной безопасности, например, в нефтехимической и атомной энергетике.

Ценность клиента

Компания Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. расположена в красивом прибрежном городе Циндао, в новом районе западного побережья. Основанная в 2005 году, компания является ведущим производителем электротехнической продукции, включая кабельные лотки, системы шинопроводов и шкафы распределения электроэнергии. Наша дочерняя компания Qingdao Fenghua Electric Co., Ltd. дополняет нашу материнскую компанию, совместно создавая комплексную матрицу продуктов, охватывающую весь спектр оборудования для распределения электроэнергии. В последние годы компания сохраняет твердую приверженность инновациям, достигая выдающихся результатов в области энергосбережения и сокращения потребления. Некоторые из наших продуктов, такие как самоблокирующиеся кабельные лотки и медно-алюминиевые композитные токопроводы, получили признание на рынке благодаря своей высокой добавленной стоимости и передовым технологическим характеристикам. Кроме того, мы обладаем подробными протоколами испытаний и сертификатами обязательной сертификации, охватывающими широкий спектр спецификаций шинопроводов, что позволяет нам полностью удовлетворить разнообразные и многогранные потребности наших клиентов.

Выбирая вертикальную сэндвич-шину Qingdao Fenghua Electric, вы получаете следующие преимущества:

• Оптимизация пространства: использование вертикального пространства увеличено в три раза, что делает его идеально подходящим для ограниченного пространства, типичного для распределительных валов.

• Энергоэффективность: благодаря медным проводникам с низким сопротивлением и конструкции с низким реактивным сопротивлением потери при распределении электроэнергии сокращаются на 10–20 % в год.

• Безопасность и надежность. Благодаря конструкции, предотвращающей «эффект дымохода», а также нескольким уровням защиты, он создает надежный вертикальный противопожарный барьер.

• Гибкая адаптируемость: благодаря многоуровневому подключаемому интерфейсу и возможностям модульной установки он учитывает будущие изменения планировки помещения и требования к расширению оборудования.

• Гарантия бренда: Опираясь на 18-летний опыт специализированного производства Qingdao Fenghua, мы обеспечиваем комплексное послепродажное обслуживание и техническую поддержку.

Часто задаваемые вопросы

1.Что такое вертикальный многослойный автобус?

Вертикальная сэндвич-шина представляет собой компактную сильноточную распределительную систему со сложенными друг на друга медными проводниками, предназначенную для безопасной и эффективной вертикальной передачи электроэнергии в высотных зданиях и промышленных цехах.

2. Каковы номинальные значения тока и напряжения?

Вертикальные шинопроводы Fenghua Electric рассчитаны на ток 250–6300 А и ≤690 В переменного тока и подходят для различных применений в области распределения низкого напряжения и сильного тока.

3.Какие материалы используются для проводников?

Используется электролитическая медь высокой чистоты Т2, обеспечивающая низкие потери, высокую проводимость и долгосрочную надежность.

4.Какие уровни защиты доступны?

Уровень защиты варьируется от IP54 до IP68, в зависимости от модели, что делает его пригодным для использования в помещении, на открытом воздухе и в суровых условиях.

5.Можно ли использовать автобус в пожароопасных зонах?

Да, огнестойкая модель имеет изоляцию, рассчитанную на температуру до 180°C, и устойчивость к короткому замыканию, рассчитанную на безопасную эксплуатацию в условиях пожара.

6.На какой высоте его можно установить вертикально?

Вертикальная установка может достигать 200 метров, в зависимости от типа шинопровода и требований к нагрузке.

7. Легко ли установить?

Да, модульная конструкция и компактная структура обеспечивают быструю и удобную установку, сокращая трудозатраты и время проекта.

8.Где он обычно используется?

Идеально подходит для шахт высотных зданий, промышленных мастерских, фабрик, центров обработки данных и других сценариев вертикального распределения сильного тока.
