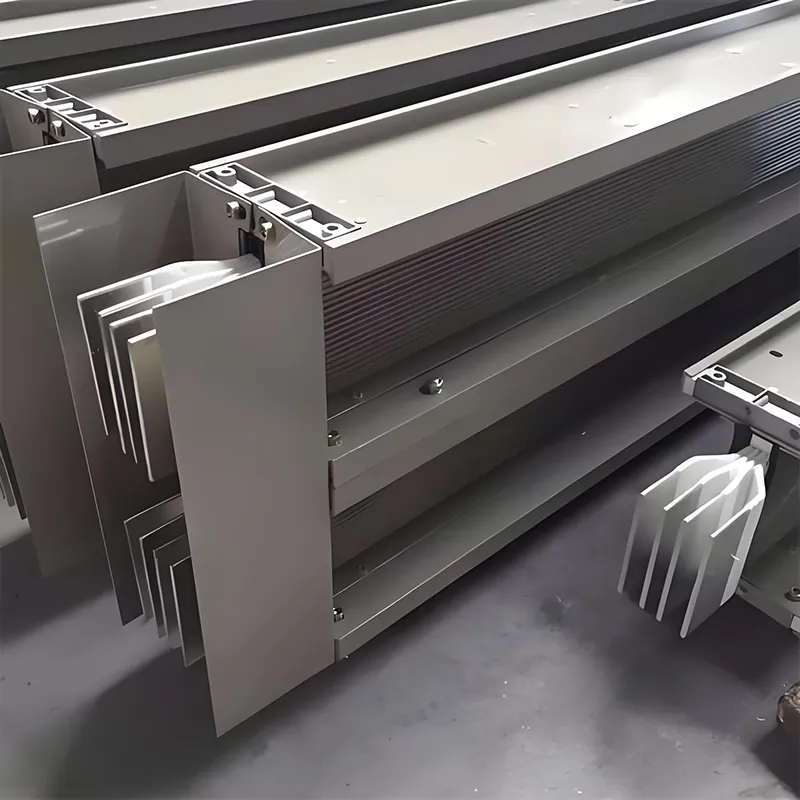

Сэндвич-шина низкого напряжения

Благодаря своей компактной конструкции, отличному рассеиванию тепла и высокой токовой способности низковольтные сэндвич-шины стали основным выбором в современных системах распределения электроэнергии.

Основная структура и конфигурация изоляции

•Материал проводника: электролитическая медь высокой чистоты (чистота ≥ 99,9%); поверхность может быть дополнительно посеребрена или лужена для повышения проводимости и устойчивости к окислению.

Изоляционные материалы:

• Стандартный тип: используются изоляционные материалы класса B или выше (термостойкость: 130°C), такие как полиэфирная пленка, слюдяная лента и т. д., для обеспечения долгосрочной эксплуатационной надежности.

•Огнестойкий тип: используется композитный слой слюдяной ленты и керамизирующий силиконовый каучук, способный сохранять изоляционные характеристики даже при высоких температурах в диапазоне от 600°C до 1000°C.

• Водонепроницаемый/коррозионностойкий тип: герметизация с помощью полиэфиримида класса H или литья из эпоксидной смолы; класс изоляции достигает класса H (180°C), обеспечивая срок службы более 50 лет.

• Характеристики конструкции «сэндвич»: Фазные проводники плотно уложены и сжаты без воздушных зазоров; узел полностью герметизирован и отлит под давлением, что значительно снижает реактивное сопротивление и падение напряжения.

Ключевые электрические параметры и параметры безопасности

Повышение температуры и контроль тепловых характеристик

Пределы повышения температуры (при температуре окружающей среды 40°C):

Клеммы подключения: ≤ 60 K (т.е. максимум 100°C)

Металлический корпус: ≤ 30 K (т.е. максимум 70°C)

Поверхность изоляции: ≤ 40 K (т.е. максимум 80°C)

Механизм рассеивания тепла:

Тепло, выделяемое проводниками, передается через изоляционный слой в металлический корпус, где оно впоследствии рассеивается посредством конвекции и излучения.

Корпус из алюминиевого сплава имеет встроенную конструкцию радиатора, которая повышает эффективность рассеивания тепла более чем на 30%.

Пределы термической стойкости:

Стандартный тип: длительная рабочая температура ≤ 130°C.

Огнестойкий тип: способен поддерживать непрерывное электропитание более 90 минут при температуре 960°C.

Тип с литой смолой: Способен стабильно работать в диапазоне температур окружающей среды от -40°C до 130°C.

Класс защиты (код IP) и применимые условия

Механические и монтажные характеристики

Материал корпуса:

Алюминиевый сплав: легкий, устойчивый к коррозии и обеспечивает превосходное рассеивание тепла; подходит для использования в качестве проводника защитного заземления (PE).

Холоднокатаная сталь: высокая структурная прочность; при покрытии огнезащитной краской он пригоден для огнестойких применений.

Литье смолы: имеет неметаллический корпус и обеспечивает комплексную «четырехстороннюю защиту» — гидроизоляцию, коррозионную стойкость, взрывостойкость и пылезащиту.

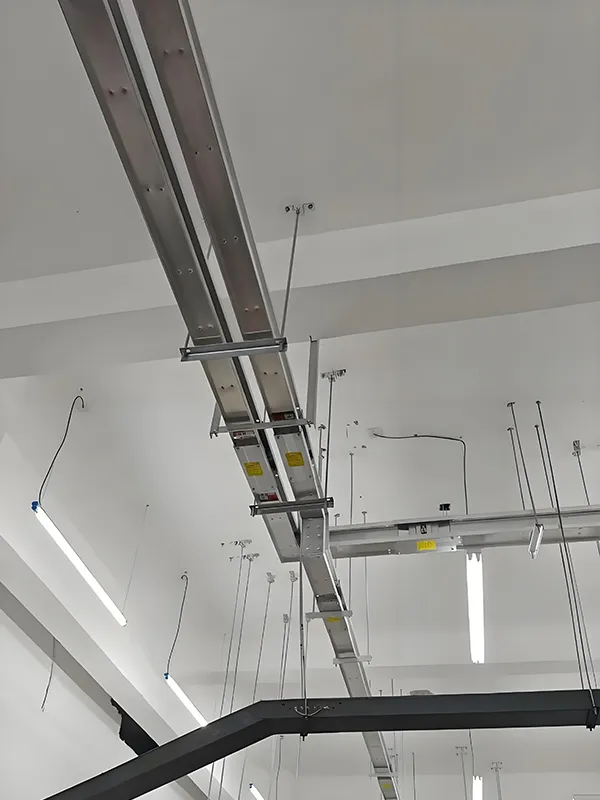

Способ установки:

Поддерживает горизонтальный или вертикальный подвесной монтаж с регулируемым диапазоном допусков ±4 мм.

Расстояние между опорами и подвесками: ≤3 м для прямых участков; ≤1,5 м для изогнутых участков.

Технология подключения:

Быстрое соединение с одним болтом: оснащено механизмом контроля крутящего момента, обеспечивающим минимальное контактное сопротивление.

Интеллектуальные разъемы: поддерживают возможности мониторинга технического обслуживания, тем самым снижая риск эксплуатационных сбоев.

Расширение специализированных технологий

Огнестойкий шинопровод (тип NH)‌

Рейтинг огнестойкости: на выбор: 1 час, 1,5 часа, 2 часа или 3 часа.

Слой теплоизоляции: войлок из алюминиево-силикатного волокна (термостойкость: 1250°C).

Наружное покрытие: вспучивающаяся огнезащитная краска; быстро увеличивает теплопроводность при воздействии огня, замедляя теплообмен

Водонепроницаемый шинопровод (литой из смолы)‌

Степень защиты: IP67–IP68.

Изоляционный материал: ненасыщенная полиэфирная смола + неорганические наполнители, отлитые целиком.

Сценарии применения: железнодорожный транспорт, химические заводы, прибрежные объекты и другие агрессивные или влажные среды.

Интеллектуальная шинопроводка

Интегрирует модули измерения температуры, мониторинга тока и сигнализации об утечке.

Поддерживает RS485 или беспроводную передачу для интеграции в системы автоматизации зданий.

Часто задаваемые вопросы

1. Что такое сэндвич-шина низкого напряжения?

Низковольтная сэндвич-шина — это компактная система распределения электроэнергии, в которой используются близко расположенные проводники с изоляцией между фазами, обеспечивающие высокую токовую мощность, низкое сопротивление и эффективную передачу энергии для современных зданий и промышленных объектов.

2. Каковы преимущества сэндвич-шинопровода по сравнению с традиционными кабелями?

По сравнению с традиционными кабелями система сэндвич-шинных каналов обеспечивает лучшее рассеивание тепла, более высокую пропускную способность по току, более простую установку и гибкость расширения, что делает ее идеальной для крупных проектов распределения электроэнергии.

3. Где обычно используются низковольтные сэндвич-шины?

Он широко применяется в центрах обработки данных, коммерческих зданиях, фабриках, аэропортах, торговых центрах и высотных зданиях, где требуется надежное и эффективное распределение электроэнергии.

4. Какие номинальные токи доступны для низковольтных шинных систем?

Большинство систем шинопроводов низкого напряжения поддерживают номинальные токи в диапазоне от 400 А до 6300 А, в зависимости от требований проекта и конструкции системы.

5. Можно ли адаптировать автобусный маршрут под конкретные проекты?

Да. Профессиональные производители и поставщики шинопроводов, такие как Fenghua Electric, могут предоставить индивидуальные решения для шинопроводов, основанные на текущей мощности, условиях установки, уровне защиты и планировке проекта.

6. Безопасна ли сэндвич-шина для промышленного распределения электроэнергии?

Да. Высококачественные системы шинопроводов низкого напряжения отличаются прочной изоляцией, высоким уровнем защиты и надежной устойчивостью к короткому замыканию, что обеспечивает безопасную и стабильную работу.

7. Как выбрать надежного производителя или поставщика автобусов?

Перед покупкой вам следует оценить производственный опыт, сертификаты, примеры проектов, возможности настройки и техническую поддержку производителя автобусных дорожек.

8. Как я могу получить расценки на низковольтную сэндвич-шину?

Чтобы получить точную цену на шинопровод низкого напряжения, вам обычно необходимо предоставить поставщику такую ​​информацию, как номинальный ток, длина шинопровода, тип установки и проектные чертежи.
