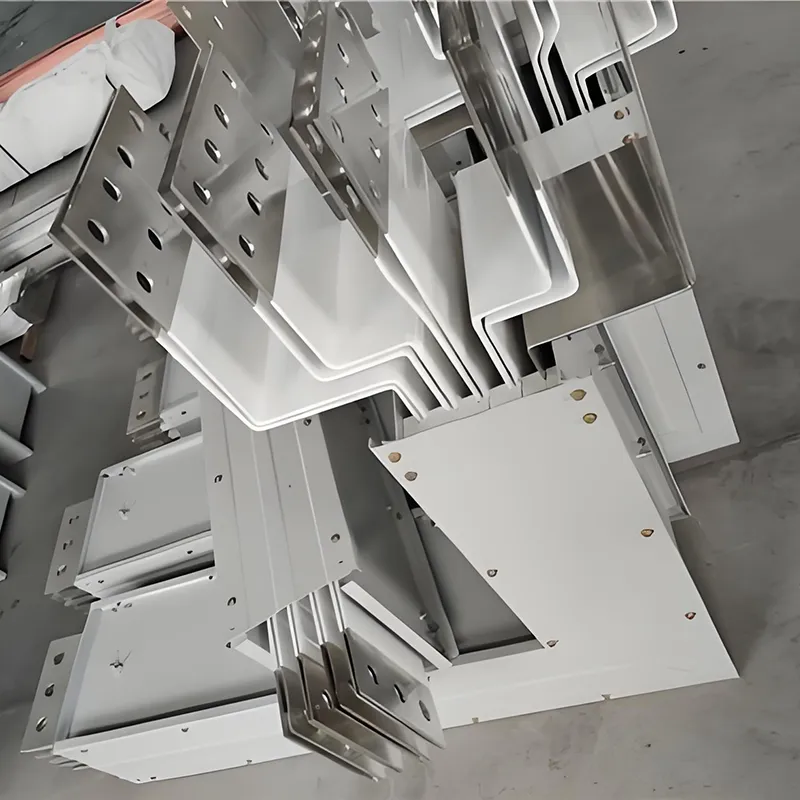

Медный проводник сэндвич-шины

Сэндвич-шина с медными проводниками — это высокоэффективное решение для передачи электроэнергии, специально разработанное для современных систем распределения электроэнергии. Используя проводники из электролитической меди высокой чистоты и «сэндвич»-структуру с плотно уложенными друг на друга фазными проводниками, он легко объединяет проводники, изоляционные материалы и металлический корпус. Такая конструкция предлагает множество преимуществ, включая высокую допустимую нагрузку по току, низкие потери мощности и гибкость установки. Продукт широко применяется в сценариях распределения электроэнергии с сильными токами, таких как промышленные предприятия, высотные здания, центры обработки данных и системы железнодорожного транспорта, обеспечивая стабильную и надежную передачу энергии для широкого спектра электрических применений.

Технические параметры

Основные технические преимущества

(I) Медные проводники высокой чистоты: меньшие потери, большая энергоэффективность

В качестве проводникового материала в системе используется электролитическая медь класса Т2 с чистотой ≥99,95%. При 20°C удельное сопротивление составляет ≤0,01724 Ом·мм²/м, а проводимость превышает 98%. По сравнению со стандартными медными материалами это приводит к снижению потерь в линии примерно на 5–8 %. По запросу поверхности проводников могут быть лужеными или посеребренными; это значительно повышает устойчивость к окислению и коррозии, снижает контактное сопротивление, обеспечивает долговременную стабильность точек соединения и эффективно продлевает срок службы изделия.

(II) Компактная структура «сэндвич»: двойной прорыв в использовании пространства и энергоэффективности

Трехфазные проводники напрямую соединяются с помощью тонкослойных изоляционных материалов и плотно укладываются друг на друга без воздушных зазоров, тем самым сжимая электрический зазор всего до 6–10 мм. Такая конструкция повышает плотность передачи мощности на единицу пространства более чем на 40% и обеспечивает более компактный физический профиль. Следовательно, достигается существенная экономия места для установки, что делает его особенно подходящим для сред с ограниченным пространством, таких как электрические стояки и зоны с большим количеством оборудования. Кроме того, такая плотно расположенная конструкция снижает реактивное сопротивление системы всего до 40–60 % по сравнению с традиционными системами шинопроводов с воздушной изоляцией, значительно сводя к минимуму падение напряжения в условиях сильноточной эксплуатации и повышая общую эффективность передачи энергии.

(III) Высокоэффективная конструкция рассеивания тепла: меньшее повышение температуры, большая стабильность

Тепло, выделяемое проводниками, быстро передается через изоляционный слой в металлический корпус. В сочетании с корпусом из алюминиевого сплава со встроенными теплоотводящими ребрами площадь поверхности корпуса увеличивается более чем на 30 %, что приводит к существенному повышению эффективности рассеивания тепла. Некоторые модели с большой силой тока имеют продольные канавки для отвода тепла на внутренней поверхности корпуса; такая конструкция еще больше повышает теплопроводность, гарантируя, что повышение температуры соединительных клемм остается ≤60K, а металлического корпуса – ≤30K, тем самым поддерживая стабильные рабочие температуры в безопасном диапазоне во время длительной эксплуатации.

(IV) Комплексная защита для всех сценариев – безопасно и надежно

Базовая защита: Корпус изготовлен из алюминиево-магниевого сплава или холоднокатаного стального листа. Обработанный анодированием, электрофорезом или электростатическим порошковым покрытием, он демонстрирует превосходную коррозионную стойкость и механическую прочность. Обладая степенью защиты (IP) IP54 или выше, он эффективно защищает от пыли и брызг воды, что делает его пригодным для стандартных сред, таких как общие заводские цеха и помещения распределения электроэнергии.

Защита для особых условий: доступны водонепроницаемые (инкапсулированные) модели, изготовленные по индивидуальному заказу. Эти устройства имеют полностью герметичную интегральную герметизацию с использованием ненасыщенной полиэфирной смолы в сочетании с неорганическими наполнителями, что обеспечивает степень защиты IP67–IP68. Они способны стабильно работать на открытом воздухе, в подводной среде и в атмосфере, содержащей агрессивные газы, а срок службы изоляции превышает 50 лет.

Огнестойкая защита. В огнестойких моделях используется композитный изоляционный слой, состоящий из слюдяной ленты и керамизирующего силиконового каучука. Корпус покрыт вспучивающейся (расширяющейся) огнезащитной краской; даже при воздействии экстремальных температур 960°C устройство может поддерживать электропитание в течение 1–3 часов, обеспечивая непрерывное питание цепей пожарной безопасности. Эти продукты соответствуют национальным стандартам, таким как GB/T 9978.1-2008.

(V) Модульная установка – гибкое и удобное расширение

Благодаря стандартизированной модульной конструкции система обеспечивает быстрое соединение на месте с помощью одного болта. Каждое соединение оснащено механизмом контроля крутящего момента, обеспечивающим минимальное контактное сопротивление. Разъемы поддерживают регулировку допуска соосности ±4 мм, что эффективно компенсирует ошибки установки. Съемные блоки могут быть расположены в любой точке шинопровода и поддерживают горячее подключение (вставку/извлечение под напряжением) – при этом заземляющее соединение включается первым и отключается последним – рассчитано минимум на 200 циклов подключения. Такая гибкость позволяет системе легко адаптироваться к реконфигурации производственной линии и требованиям к расширению оборудования, тем самым сокращая сроки строительства и затраты на техническое обслуживание.

Руководство по выбору продукта

Сценарии применения

(I) Промышленно-производственный сектор

Подходит для мощных мастерских, занимающихся автомобильным производством, механической обработкой, сборкой электроники и аналогичными областями, обеспечивая стабильное основное питание для крупногабаритного оборудования и автоматизированных производственных линий. Его характеристики с низким импедансом эффективно смягчают падения напряжения, вызванные колебаниями тока, а его модульная конструкция облегчает частую настройку производственной линии и расширение оборудования, тем самым отвечая гибким требованиям промышленного производства.

(II) Высотные здания и коммерческие комплексы

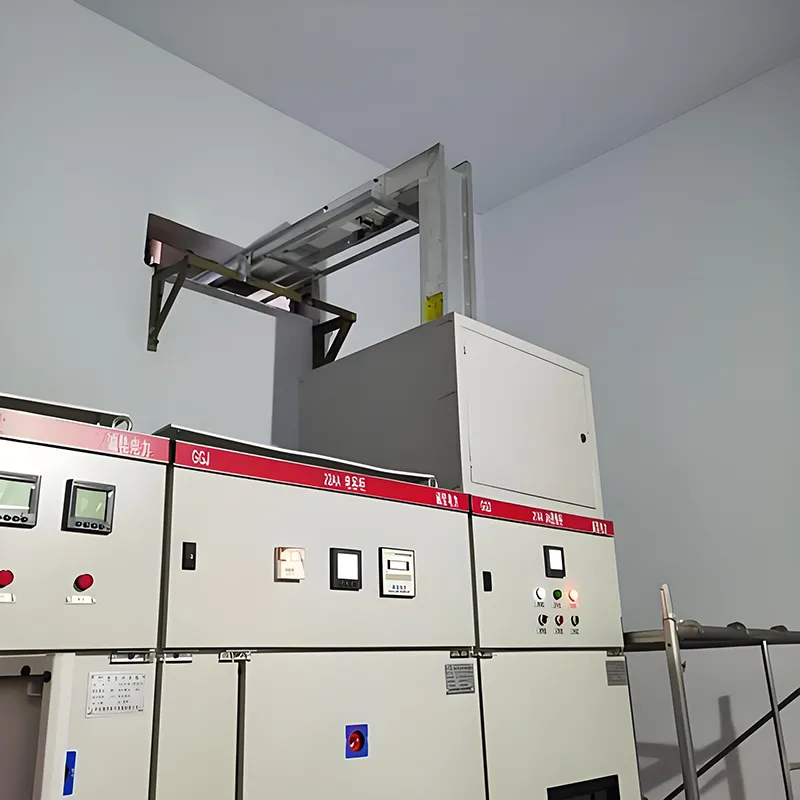

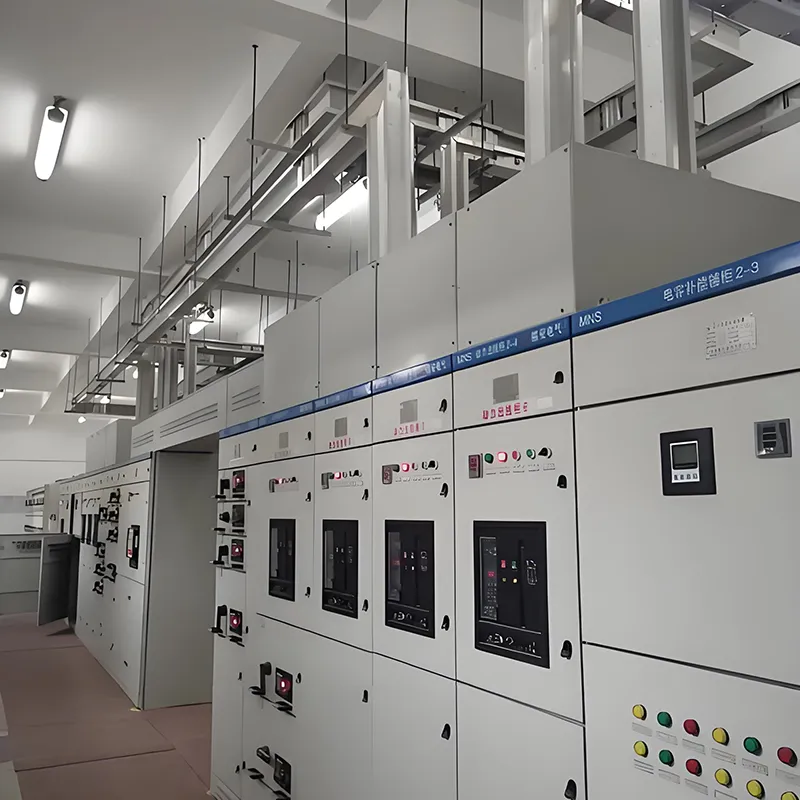

Эти системы, установленные вертикально внутри электрических стояков, служат основными линиями распределения электроэнергии на каждом этаже — решение, принятое более чем в 90% высотных зданий. В коммерческих комплексах они обеспечивают распределение сильноточной электроэнергии на большие расстояния, удовлетворяя разнообразные требования к электрической нагрузке различных объектов, таких как торговые центры, гостиницы и офисные здания; кроме того, они предлагают удобные точки отвода для распределения электроэнергии, упрощая будущее обслуживание и модификацию системы.

(III) Центры обработки данных и медицинские учреждения

Эти системы обеспечивают непрерывное и надежное обеспечение электропитанием критически важных нагрузок, таких как серверы центров обработки данных и медицинское оборудование, которые требуют исключительной надежности. Некоторые модели интеллектуальных продуктов оснащены встроенными модулями измерения температуры и мониторинга тока; поддерживая протоколы RS485 или беспроводной передачи, они обеспечивают удаленное управление и техническое обслуживание, а также возможности предварительного предупреждения о неисправностях, тем самым обеспечивая бесперебойное электропитание.

(IV) Особые условия окружающей среды

Водонепроницаемые изделия из литой смолы идеально подходят для влажных и агрессивных сред, таких как подземные инженерные туннели, водоочистные сооружения и прибрежные сооружения. Огнестойкие изделия, наоборот, предназначены для применения в цепях пожарной безопасности и системах аварийного электроснабжения; в случае пожара они сохраняют непрерывность электроснабжения, тем самым выигрывая критическое время для эвакуации персонала и спасения оборудования.

Часто задаваемые вопросы

Q1: Что такое сэндвич-шина с медными проводниками?

A: Это низковольтная система распределения нагрузки средней и высокой мощности с плотными медными проводниками Т2 (≥99,9%), обеспечивающими стабильный ток, низкие потери и надежную работу.

В2: Каковы его основные характеристики?

A: Номинальный ток 1000 А, подходит для систем с напряжением ≤ 1000 В. Медь луженая, что обеспечивает низкое контактное сопротивление и защиту от коррозии. Защита IP54+, соответствующая GB 7251 и IEC 61439.

В3: Где он обычно используется?

О: Идеально подходит для высотных зданий, промышленных предприятий, коммерческих центров, центров обработки данных и других применений в области распределения электроэнергии низкого напряжения.

В4: Каковы основные преимущества?

A: Высокая токовая мощность, низкие потери энергии, отличное рассеивание тепла, компактный дизайн, простота установки и расширения.

В5: Это безопасно и надежно?

А: Да. Плотная структура и высококачественная медь обеспечивают надежную работу, а вся продукция сертифицирована CCC по безопасности.

В6: Могу ли я настроить автобусный маршрут?

Ответ: Fenghua Electric предлагает гибкие решения для различной планировки, длины и мощности. Свяжитесь с нами для индивидуального заказа или консультации.

В7: Чем он отличается от традиционных шинопроводов или кабелей?

Ответ: Это снижает потери энергии, улучшает рассеивание тепла и экономит место, что делает его более эффективным и надежным, чем обычные кабели.

В8: Как я могу купить или узнать?

О: Свяжитесь с Fenghua Electric, чтобы запросить ценовое предложение, разместить заказ или обсудить требования к проекту. Мы предоставляем профессиональную поддержку по всем вопросам.
