Характеристики компактных токопроводов

Компактный шинопроводявляется основным компонентом низковольтных систем распределения электроэнергии, используемых для передачи больших токов. Его определяющие характеристики включают компактную структуру, эффективное рассеивание тепла, высокую степень защиты и высокую допустимую нагрузку по току. Он широко применяется в сценариях, где пространство ограничено, задействованы большие токи и требуется высокий уровень защиты, что существенно отличает его от систем шинопроводов с воздушной изоляцией. Ниже приводится подробное описание его функций, сгруппированных по основным преимуществам, ключевым характеристикам, применимым сценариям и ограничениям:

Основная структура и эксплуатационные характеристики

Компактная конструкция для экономии места: проводники и изоляционные слои плотно прилегают друг к другу, без лишних воздушных зазоров; следовательно, общий объем и вес значительно ниже, чем у шинопровода с воздушной изоляцией. В средах с ограниченным пространством, таких как высотные здания, центры обработки данных и мастерские, плотно заполненные оборудованием, такая конструкция значительно уменьшает занимаемую площадь, необходимую для установки, что представляет собой одно из наиболее заметных преимуществ компактных шинопроводов.

Высокая допустимая нагрузка по току и низкие потери: проводники расположены в непосредственной близости, что приводит к коротким путям рассеивания тепла. В сочетании с теплопроводностью и теплорассеивающими свойствами металлического корпуса система демонстрирует более низкий рост температуры. Это позволяет ему выдерживать более высокие номинальные токи в том же физическом объеме (до 6300 А и выше). Кроме того, падение напряжения минимально, а потери при передаче электроэнергии ниже, чем у традиционных кабелей и шинопроводов с воздушной изоляцией, что приводит к более высокой эффективности распределения мощности.

Высокая степень защиты для сложных сред. Используя полностью закрытую конструкцию с интегрированной конструкцией изоляции и корпуса, система обычно достигает степени защиты (IP) IP54 или IP66, а некоторые модели достигают IP68. Он способен выдерживать промышленные условия, характеризующиеся влажностью, пылью и слабыми агрессивными газами; его также можно использовать на открытом воздухе (требуя специальных мер защиты), предлагая гораздо более широкую сферу применения, чем у шинопроводов с воздушной изоляцией.

Превосходные электрические и механические характеристики:

Электрическая стабильность: Проводники надежно закреплены, демонстрируя высокую устойчивость к короткому замыканию, а также отличную динамическую и термическую стабильность, что позволяет системе выдерживать удары, вызванные сильноточными короткими замыканиями.

Механическая прочность. Металлический корпус имеет цельную литой конструкцию, обеспечивающую высокую устойчивость к ударам и вибрации, что делает его пригодным для установки в средах, подверженных вибрации, таких как промышленные предприятия и крупногабаритные аппаратные.

Гибкое ответвление и удобная установка: система поддерживает размещение точек отвода в любом желаемом месте вдоль шины, что позволяет быстро подавать электроэнергию к нагрузкам через съемные ответвительные блоки. Такая адаптивность соответствует требованиям для корректировки нагрузки и проектов расширения мощностей. Кроме того, модульный подход к производству и установке способствует быстрому строительству, в то время как последующее обслуживание и замена компонентов остаются относительно удобными. II. Характеристики материала и процесса

Специализированные изоляционные материалы

В качестве изоляционного слоя жилы обычно используются жаростойкие, огнестойкие изолирующие пленки или материалы с порошковым покрытием. Эти материалы обеспечивают стабильные изоляционные характеристики, а также превосходные огнестойкие и антивозрастные свойства, полностью соответствующие стандартам безопасности для низковольтных систем распределения электроэнергии.

Качественный выбор проводников

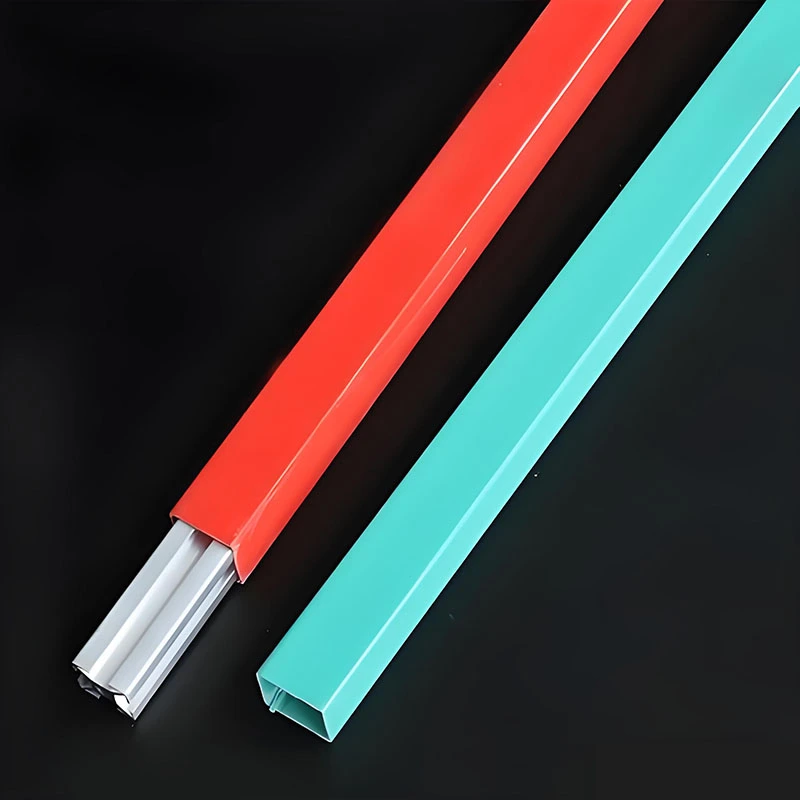

В качестве основных проводящих элементов обычно используются медные или алюминиевые шины. Их поверхности подвергаются антикоррозионной обработке, например лужению, чтобы минимизировать контактное сопротивление и повысить как проводящую эффективность, так и срок службы.

Применимые сценарии и ограничения

Применимые сценарии

Главные распределительные магистрали и поэтажные системы электроснабжения в высотных зданиях;

Места с ограниченным пространством и строгими требованиями к степени защиты, например центры обработки данных, аппаратные, крупные торговые центры и больницы;

Системы электропитания оборудования, работающего под сильноточными нагрузками или в сложных условиях, например, промышленных предприятий, металлургических предприятий, химических предприятий;

Системы распределения электроэнергии имеют строгие ограничения по пространству для установки или требуют частого расширения и модификации мощности.
