Закрытый слаботочный автобусный маршрут

Прецизионное покрытие для слаботочного распределения электроэнергии

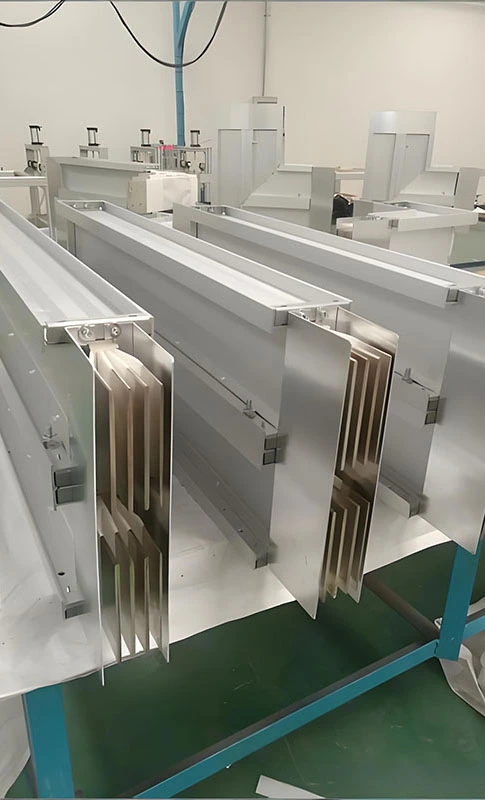

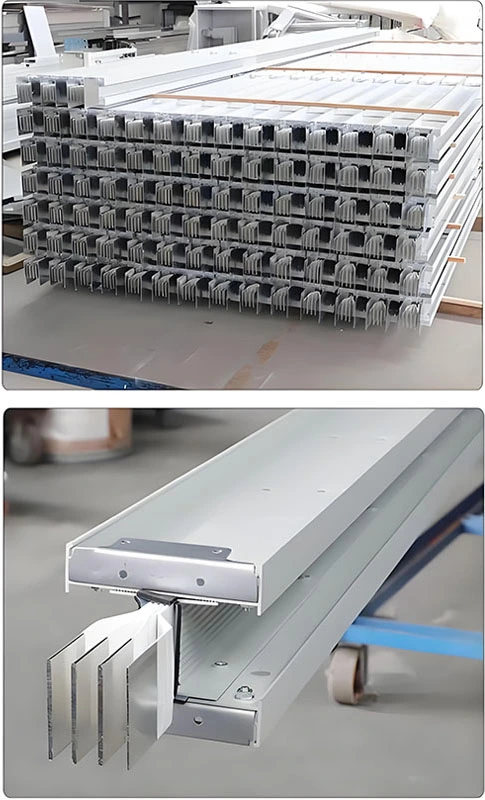

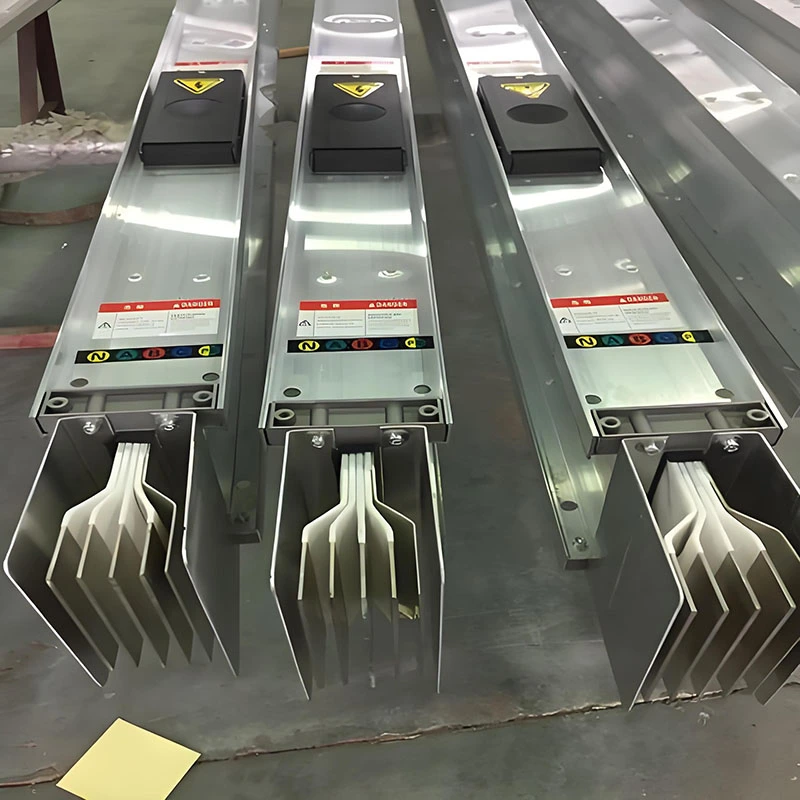

Закрытая слаботочная шинопровод предназначена для полного распределения электроэнергии при низкой нагрузке с диапазоном номинального тока 25–400 А. Он поддерживает трехфазные четырехпроводные или пятипроводные системы переменного тока с номинальным напряжением до 660 В и частотой 50 Гц или 60 Гц. Являясь профессиональным производителем и поставщиком в Китае, компания Fenghua Electric предлагает решения, идеально подходящие для небольших коммерческих объектов, офисных филиалов, шкафов автоматического управления и медицинского лабораторного оборудования. Доступны типы с воздушной изоляцией и с компактной изоляцией для гибкой и индивидуальной передачи энергии.

Основные типы: двойные решения для различных приложений

1. Автобусный путь с воздушной изоляцией

Благодаря структуре изоляции с воздушным зазором в сочетании с изоляционными блоками из эпоксидной смолы эта система обеспечивает высокое сопротивление изоляции (≥100 МОм) и выдерживает напряжение промышленной частоты 3750 В в течение 1 минуты без пробоя. Конструкция улучшает рассеивание тепла, поддерживая температуру проводника ниже 60°C и повышение температуры корпуса в пределах 30K. Корпус изготовлен из холоднокатаной стали или алюминиево-магниевого сплава с усиленной гофрированной структурой для обеспечения высоких механических характеристик. Медные проводники Т2 высокой чистоты (≥99,95%) с лужением обеспечивают низкое сопротивление и стабильную проводимость. Алюминиевые проводники не являются обязательными для экономически эффективных проектов.

2. Компактно-изолированный шинопровод

В этом типе используются эпоксидная смола или современные полимерные материалы для плотной обмотки проводников в сочетании с огнестойкими термоусадочными трубками из сшитого полиэтилена, отвечающими экологическим стандартам RoHS. Его компактная конструкция уменьшает занимаемое пространство и предотвращает риск возгорания, вызванный эффектом дымохода, обеспечивая повышенную пожаробезопасность. Благодаря степени защиты до IP54 он хорошо работает во влажной и пыльной среде. Оптимизированная конструкция снижает сопротивление и потери мощности, обеспечивая высокую эффективность передачи при падении напряжения ≤2,5% на расстоянии 110 м. Система изоляции надежно работает при температуре от -200°С до +200°С, обеспечивая срок службы более 30 лет.

Исключительная производительность: строгие стандарты обеспечивают стабильную работу

Сертифицированная гарантия качества

Слаботочные закрытые автобусы производятся в строгом соответствии с международными стандартами. Перед поставкой каждое устройство проходит комплексное тестирование, что обеспечивает стабильное качество, проверенную производительность и надежную передачу энергии для различных применений.

Высокий уровень защиты (IP40–IP65)

Корпус имеет степень защиты от IP40 до IP65, более высокие степени доступны для использования на открытом воздухе. Усовершенствованная технология прокола и заклепки создает бесшовную, полностью закрытую конструкцию, улучшая характеристики герметизации и эффективно предотвращая попадание пыли и влаги. Он хорошо подходит для суровых условий, таких как высокая влажность, морской климат и соляной туман, его устойчивость доказана в ходе 2000-часовых испытаний в солевом тумане.

Сильная устойчивость к короткому замыканию и вибрации

Система отличается превосходной стойкостью к короткому замыканию. Корпус из алюминия или маломагнитной стали снижает потери на вихревые токи и повышение температуры, повышая эффективность проводимости тока. Встроенные амортизирующие конструкции защищают внутренние проводники и компоненты изоляции от механической вибрации и внешнего воздействия. Гибкие соединения и резиновые изолирующие прокладки еще больше повышают стабильность системы при подключении к трансформаторам или распределительному оборудованию.

Безопасная и эффективная система заземления

В конструкции интегрированного заземления используется корпус из алюминиевого сплава с высокой проводимостью, площадь поперечного сечения которого значительно превышает площадь самого проводника. Это обеспечивает низкое сопротивление заземления, соответствие стандартам безопасности и надежную защиту оборудования и операторов.

Удобная установка и обслуживание: снижение общих затрат на жизненный цикл проекта

Гибкие методы установки: поддерживает установку в разных направлениях — как горизонтальную, так и вертикальную — и может быть быстро прикреплен к электрическим стоякам, аппаратным или потолкам с помощью монтажных кронштейнов. Модульная конструкция облегчает быструю сборку; Стандартные секции доступны длиной 3, 6 или 8 м (настраиваются по желанию пользователя). При этом ответвительные розетки могут быть расположены в любом желаемом месте по желанию клиента, при условии, что расстояние между розетками составляет не менее 0,6 метра. Такая гибкость позволяет в будущем удобно расширять мощности и корректировать маршруты, что значительно сокращает цикл установки.

Детали пользовательско-ориентированного дизайна

Срок службы отводных блоков составляет ≥200 циклов. В сочетании с разъемами, предотвращающими фазовые ошибки, риск ошибок при установке значительно снижается.

Благодаря методу установки встык для закрепления соединительных болтов требуется всего один гаечный ключ, что делает операцию простой и легкой. Все продукты с различными номиналами тока используют стандартизированную крышку, обеспечивающую высокую степень стандартизации, высокую взаимозаменяемость и удобную адаптируемость интерфейса для регулировки мощности.

Система, оснащенная гофрированными компенсаторами, обеспечивает две степени свободы регулировки — как по горизонтали, так и по вертикали. Это не только компенсирует расширение и сжатие, вызванное колебаниями температуры, но также компенсирует структурные отклонения, возникающие в результате осадки фундамента. Это нововведение устраняет недостатки традиционных расширительных устройств со скользящими пластинами, такие как низкая степень защиты, громоздкая установка и ненадежная работа.

Упрощенная схема технического обслуживания. Плановое техническое обслуживание требует только периодических проверок герметичности разъемов и целостности корпуса. В случае таких проблем, как снижение прочности изоляции, внутренние компоненты можно высушить в течение короткого периода работы без нагрузки. В случае возникновения локального перегрева проблему можно быстро решить путем устранения неполадок в точках подключения или регулировки нагрузки, что приводит к снижению затрат на техническое обслуживание.

Типичные сценарии применения

Слаботочные закрытые автобусы широко используются в:

▪Коммерческие офисы по освещению и электрораспределению оборудования

▪Системы промышленной автоматизации шкафов управления и ПЛК

▪Медицинские и лабораторные помещения, требующие стабильного и экологически чистого электроснабжения.

▪Строительство инфраструктуры для слаботочных и аварийных систем

▪Модернизация завода, где требуется эффективная модернизация

Руководство по отбору: научное соответствие требованиям проекта

Выбор номинального тока: выберите соответствующий номинал на основе фактического тока нагрузки; рекомендуется включить запас прочности в размере 10–20 % для удовлетворения будущих потребностей в расширении мощностей и обеспечения долгосрочной стабильности продукта.

Выбор типа изоляции: Для сухой среды с низкой температурой окружающей среды и минимальными колебаниями тока предпочтительным выбором являются системы с воздушной изоляцией; для помещений с ограниченным пространством, высокой влажностью или пылью рекомендуется использовать компактные изолированные системы.

Определение класса защиты: Для стандартных сценариев использования внутри помещений достаточно уровня IP40; для наружных или влажных/пыльных помещений обеспечьте класс защиты не ниже IP54; Для условий морского климата рекомендуется использовать изделия с более высоким классом защиты.

Рекомендации по выбору материала проводника: Для проектов, предполагающих длительные высокие нагрузки или требующих исключительной стабильности, предпочтительным выбором являются медные проводники; для проектов с ограниченным бюджетом и минимальными колебаниями нагрузки можно выбрать проводники из алюминиевого сплава.

Настройка для особых требований. Если у вас есть особые требования к условиям установки, текущим характеристикам или функциональным характеристикам, свяжитесь с нашей профессиональной командой; мы предоставим вам индивидуальное решение по продукту, адаптированное к вашим потребностям.
